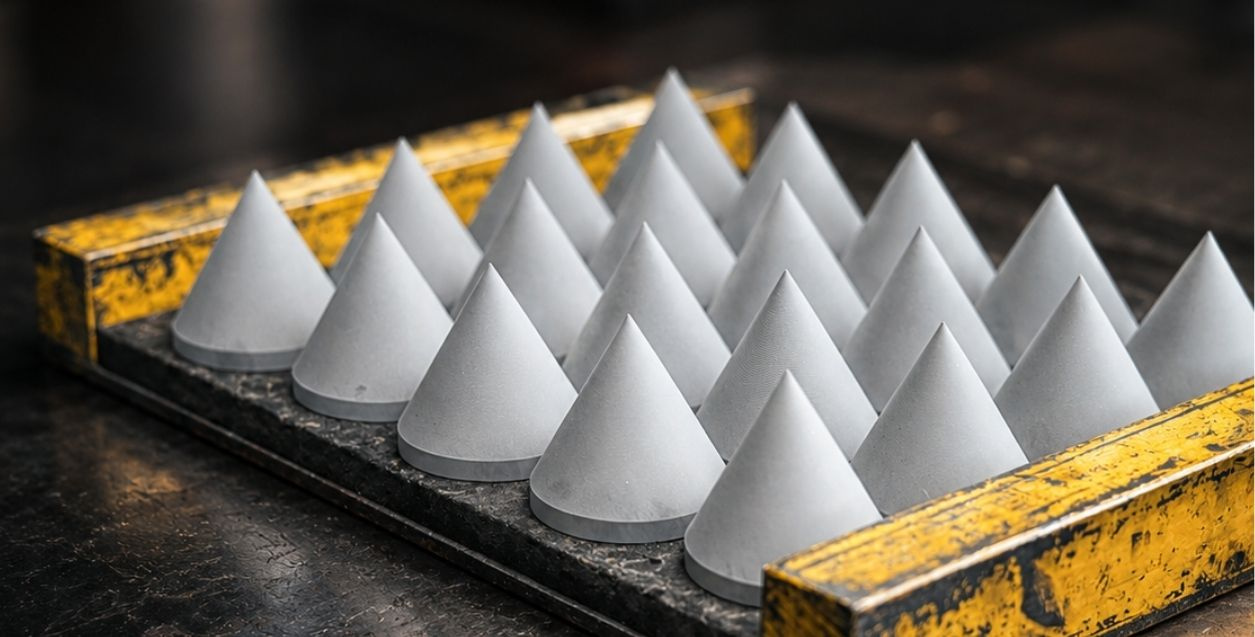

Hartmetall-Rohlinge und Preforms nach Zeichnung
Ein Hartmetall-Rohling kann eine einfache Geometrie sein oder bereits sehr nah an der späteren Werkzeuggeometrie liegen. Wie weit wir ihn vorprofilieren, richtet sich nach Ihrem Fertigungsprozess, Ihrem Maschinenpark und den Bearbeitungsschritten, die Sie selbst übernehmen möchten.
Nadler fertigt Hartmetall-Rohlinge, Halbzeuge und endkonturnahe Preforms nach Zeichnung. Konturen, Stufen, Bohrungen oder andere Geometriemerkmale können bereits vor dem Sintern eingebracht werden. So erhalten Sie genau den Lieferzustand, der zu Ihrer weiteren Bearbeitung passt – vom sinterrohen Rohling mit Schleifzugabe bis zum weitgehend vorbereiteten Halbwerkzeug.
Rohling, Preform oder Halbwerkzeug: Der Lieferzustand macht den Unterschied
Die Begriffe werden in der Praxis nicht immer einheitlich verwendet. Im Kern beschreiben sie verschiedene Bearbeitungsstufen eines Hartmetallteils.
Rohlinge besitzen eine definierte Grundgeometrie und werden mit der vereinbarten Bearbeitungs- oder Schleifzugabe geliefert. Die weitere Formgebung und Endbearbeitung erfolgt beim Werkzeughersteller oder einem spezialisierten Weiterverarbeiter.
Preforms sind endkonturnahe Rohlinge. Wesentliche Konturen und Merkmale des späteren Werkzeugs sind bereits angelegt. Dadurch bleibt für die anschließende Hartbearbeitung deutlich weniger Material übrig.
Ein halbfertiger Werkzeugrohling ist bereits weitgehend für seinen späteren Verwendungszweck vorbereitet. Abhängig von der Ausführung fehlen nur noch einzelne Funktionsflächen, Schneiden, Spannuten oder das endgültige Finish.
Welche Stufe wirtschaftlich sinnvoll ist, hängt von der Geometrie, den geforderten Toleranzen und den vorhandenen Bearbeitungsmöglichkeiten ab. Wir stimmen den Lieferzustand deshalb direkt mit Ihnen ab.

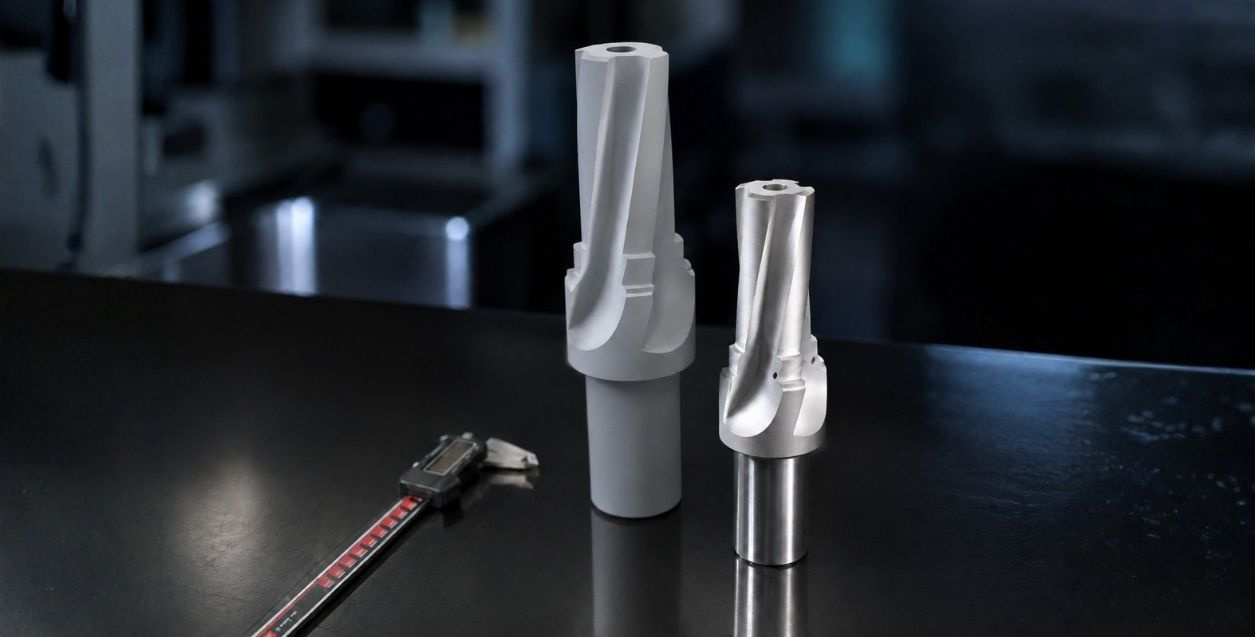

Endkonturnahe Preforms reduzieren den Aufwand in der Hartbearbeitung
Gesintertes Hartmetall lässt sich aufgrund seiner Härte nur mit geeigneten Verfahren und Werkzeugen bearbeiten. Jede unnötige Schleifzugabe kostet Maschinenzeit, Diamantwerkzeuge und Material.
Eine endkonturnahe Preform setzt früher im Fertigungsprozess an. Viele Geometriemerkmale entstehen bereits im Grünlingszustand, in dem sich das gepresste Hartmetall noch gut bearbeiten lässt. Der spätere Sinterschwund wird dabei von Anfang an in die Auslegung einbezogen.
Für Ihre Weiterverarbeitung ergeben sich daraus mehrere Vorteile:
- geringerer Materialabtrag am gesinterten Hartmetall
- kürzere Schleif- und Bearbeitungszeiten
- bessere Auslastung der eigenen Präzisionsmaschinen
- weniger Verschleiß an Schleifmitteln und Maschine
- reproduzierbare Ausgangsgeometrien für wiederkehrende Aufträge
- wirtschaftliche Umsetzung anspruchsvoller Sonderformen
- geringerer Materialeinsatz durch angepasste Aufmaße
Gerade bei komplexen Werkzeugrohlingen kann eine passende Vorform darüber entscheiden, wie effizient die spätere Fertigbearbeitung abläuft.
Hartmetall-Rohlinge mit Geometrien nach Zeichnung
Neben einfachen runden, rechteckigen oder plattenförmigen Rohlingen fertigen wir Sonderformen nach Kundenvorgabe. Die Geometrie wird auf das spätere Werkzeug und den vorgesehenen Bearbeitungsweg abgestimmt.
Je nach Ausführung können bereits im Grünling angelegt werden:
- Außen- und Innenkonturen
- unterschiedliche Durchmesser und Stufen
- Bohrungen und jegliche Gewinde
- Nuten und Freistiche
- Fasen und Radien
- Kühlkanäle
- Zentrierungen und Spannflächen
- Aussparungen und komplexe Übergänge
Die Grünlingsbearbeitung ermöglicht Formen, die nach dem Sintern nur mit deutlich höherem Aufwand hergestellt werden könnten. Gleichzeitig lassen sich Schleifzugaben gezielt auf jene Flächen begrenzen, die später tatsächlich auf Endmaß gebracht werden müssen.

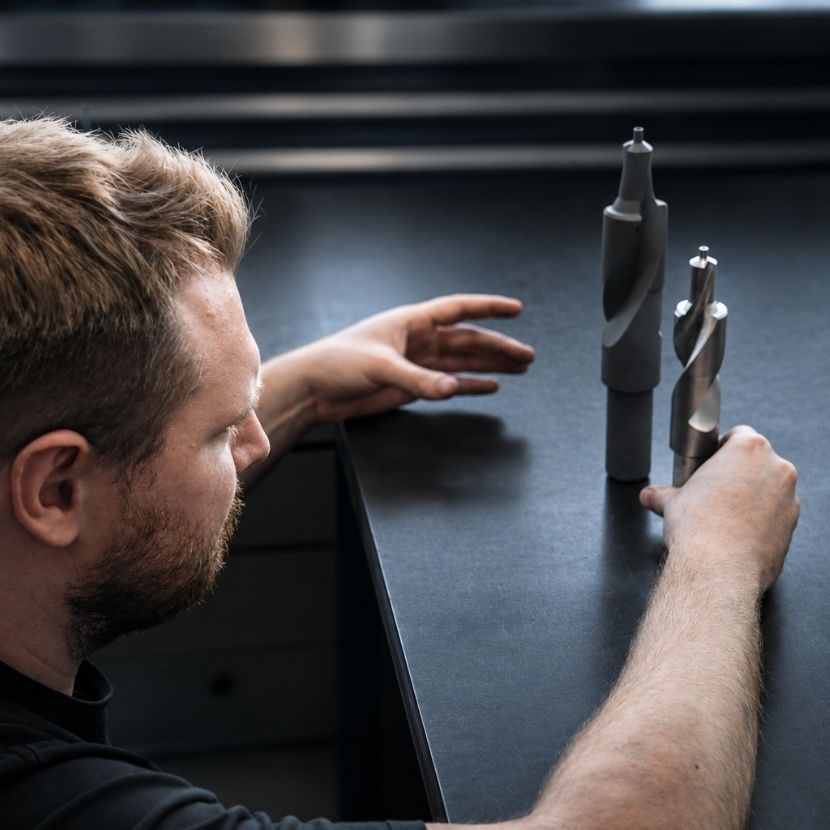

Werkzeugrohlinge für unterschiedliche Anwendungen
Hartmetall-Rohlinge und Preforms bilden die Ausgangsbasis für zahlreiche Werkzeuge, Verschleißteile und Präzisionskomponenten. Sie kommen überall dort zum Einsatz, wo Werkzeughersteller die finale Geometrie selbst bestimmen, aber vorgelagerte Fertigungsschritte auslagern möchten.
Typische Ausführungen sind unter anderem:
- Rohlinge für Bohr-, Fräs- und Reibwerkzeuge
- Stufenrohlinge für rotationssymmetrische Werkzeuge
- Rohlinge für Schneid- und Stanzwerkzeuge
- Formeinsätze und Werkzeugkerne
- Buchsen, Ringe und Hülsen
- Platten- und Blockrohlinge
- Rohlinge für Umformwerkzeuge
- kundenspezifische Sonderformen
- vorbereitete Hartmetalleinsätze für Verbundwerkzeuge
Auch bei Einzelteilen, Prototypen oder kleinen Serien kann ein zeichnungsgebundener Rohling sinnvoll sein. Vor allem komplexe Geometrien profitieren davon, dass Pulveraufbereitung, Pressen, Grünlingsbearbeitung und Sintern aufeinander abgestimmt werden.
Die Hartmetallsorte wird auf das spätere Werkzeug abgestimmt
Ein Rohling muss bereits die Werkstoffeigenschaften mitbringen, die das fertige Werkzeug später benötigt. Korngröße, Binderart und Binderanteil beeinflussen unter anderem Härte, Zähigkeit, Verschleißfestigkeit und Kantenstabilität.
Feinkörnige Hartmetallqualitäten eignen sich beispielsweise für präzise Geometrien und stabile Schneidkanten. Gröbere Wolframkarbide mit mehr Kobalt können bei mechanisch wechselnden oder stoßartigen Belastungen Vorteile bieten. Für Anwendungen mit korrosiven Medien stehen auch Hartmetallsorten mit Nickelbinder zur Verfügung.
Nadler bereitet die Hartmetallmischungen im eigenen Haus auf und prüft die Chargen im firmeneigenen Labor. Die Auswahl erfolgt anhand der späteren Anwendung und der vorgesehenen Bearbeitung. Unsere verfügbaren Werkstoffqualitäten und technischen Kennwerte finden Sie in der Übersicht der Hartmetallsorten.
Vom Pulver bis zur Preform unter einem Dach
Die Fertigung beginnt mit der technischen Prüfung Ihrer Zeichnung. Dabei betrachten wir die Geometrie, den gewünschten Lieferzustand, die Bearbeitungszugaben und die Anforderungen an das spätere Werkzeug.
Anschließend werden die einzelnen Fertigungsschritte aufeinander abgestimmt:
- Auswahl und Aufbereitung der Hartmetallmischung
- Verdichten des Pulvers durch axiales oder isostatisches Pressen
- Vorprofilierung und Bearbeitung im Grünlingszustand
- Berücksichtigung des werkstoff- und geometrieabhängigen Sinterschwunds
- Verdichtung im Sinter-HIP-Verfahren
- Prüfung der Werkstoffeigenschaften und Abmessungen

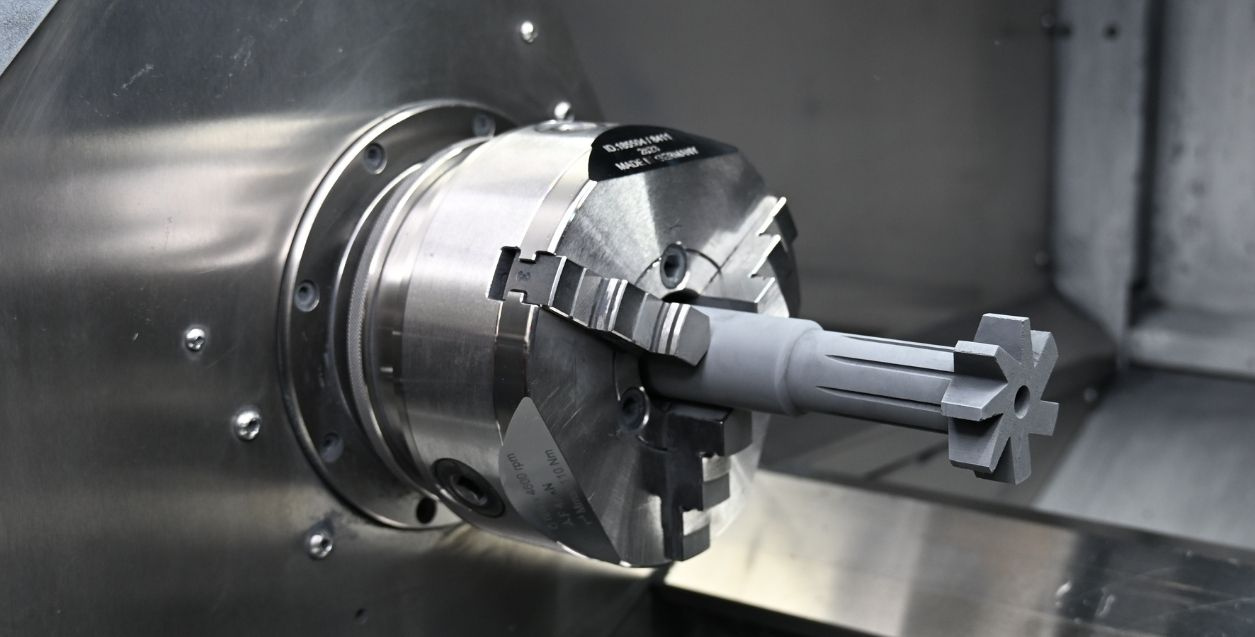

- optionale Schleif- oder finale Endbearbeitung
Alle wesentlichen Schritte erfolgen bei Nadler am Standort Odelzhausen. Dadurch bleiben Werkstoff, Geometrie und Bearbeitungszustand über die gesamte Fertigung hinweg aufeinander abgestimmt.
Einen ausführlichen Einblick in die einzelnen Arbeitsschritte erhalten Sie auf unserer Seite zur Hartmetall-Fertigung.
Schleifzugaben werden passend zur Weiterbearbeitung ausgelegt
Zu große Aufmaße erhöhen den Aufwand beim Schleifen. Zu knapp bemessene Zugaben können dazu führen, dass Endmaße oder Oberflächenanforderungen nicht sicher erreicht werden. Die passende Auslegung muss deshalb Geometrie, Sinterschwund, Toleranzen und den späteren Bearbeitungsprozess gemeinsam berücksichtigen.
Wir stimmen mit Ihnen ab, welche Flächen sinterroh bleiben können und wo eine definierte Schleifzugabe erforderlich ist. Auch unterschiedliche Zugaben innerhalb eines Bauteils sind möglich, sofern Geometrie und Fertigungsverfahren dies zulassen.
Das Ergebnis ist ein Rohling, der genügend Spielraum für die Feinbearbeitung bietet und zugleich unnötigen Materialabtrag vermeidet.
Qualitätsprüfung für reproduzierbare Werkzeugrohlinge
Rohlinge und Preforms sind die Grundlage für alle nachfolgenden Bearbeitungsschritte. Abweichungen bei Material, Schwund oder Ausgangsgeometrie würden sich durch die weitere Fertigung ziehen.
Deshalb prüfen wir die relevanten Werkstoffeigenschaften jeder Charge im eigenen Labor. Je nach Anforderung erfassen wir unter anderem Härte, Dichte und Gefügemerkmale. Maßprüfungen begleiten die Fertigung bis zur Freigabe der Teile.
Bei wiederkehrenden Aufträgen sorgen dokumentierte Fertigungsdaten dafür, dass Hartmetallqualität, Geometrie und Bearbeitungszugaben reproduzierbar umgesetzt werden können.
Welche Angaben wir für Ihren Hartmetall-Rohling benötigen
Eine technische Zeichnung ist die beste Grundlage für die Prüfung und Kalkulation. Hilfreich sind außerdem Angaben zur späteren Anwendung und zur geplanten Weiterbearbeitung.
Für eine konkrete Anfrage benötigen wir möglichst:
- Zeichnung oder CAD-Daten
- gewünschte Stückzahl
- vorgesehene Hartmetallsorte oder Angaben zur Anwendung
- gewünschter Lieferzustand
- relevante Maße und Toleranzen
- erforderliche Schleif- oder Bearbeitungszugaben
- kennzeichnungspflichtige Funktionsflächen
- geplante Bearbeitungsschritte beim Kunden
Liegt noch keine fertige Zeichnung vor, können auch eine Skizze, ein Muster oder vorhandene Bauteildaten als erste Grundlage dienen. Gemeinsam klären wir, welche Geometrien bereits in der Preform abgebildet werden können und welche Bereiche für Ihre eigene Bearbeitung offenbleiben sollen.
Hartmetall-Rohlinge und Preforms von Nadler
Wir fertigen Hartmetall-Rohlinge, Halbzeuge und Preforms nach Zeichnung und bereits ab Losgröße 1. Die Fertigungstiefe reicht von der eigenen Pulveraufbereitung über Pressen, Grünlingsbearbeitung und Sinter-HIP bis zur optionalen Endbearbeitung.
Sie bestimmen, an welchem Punkt Sie den Rohling übernehmen. Wir sorgen dafür, dass Werkstoff, Geometrie und Bearbeitungszugaben zu Ihrem weiteren Fertigungsprozess passen.
Hartmetall-Rohling oder Preform anfragen
Sie benötigen einen Rohling mit definierter Schleifzugabe oder eine endkonturnahe Preform nach Zeichnung? Senden Sie uns Ihre Unterlagen. Wir prüfen Geometrie, Werkstoff und möglichen Lieferzustand und stimmen die Fertigung direkt mit Ihnen ab.
Häufige Fragen zu Hartmetall-Rohlingen und Preforms
Ein Hartmetall-Rohling ist ein gepresstes und gesintertes Ausgangsteil für die weitere Bearbeitung. Er wird in einer definierten Grundform und je nach Anforderung mit Schleif- oder Bearbeitungszugabe geliefert.
Eine Preform ist ein endkonturnaher Hartmetall-Rohling. Wesentliche Merkmale der späteren Geometrie werden bereits vor dem Sintern angelegt. Dadurch reduziert sich der Aufwand bei der anschließenden Hartbearbeitung.
Ein Rohling besitzt meist eine grundlegende Ausgangsform. Ein Halbwerkzeug ist bereits stärker an das spätere Werkzeug angepasst und enthält zusätzliche Konturen oder Funktionsmerkmale. Der genaue Lieferzustand wird anhand der Zeichnung festgelegt.
Endkonturnahe Preforms verringern den Materialabtrag am gesinterten Hartmetall. Dadurch sinken Schleifzeit, Maschinenbelegung und Werkzeugverschleiß bei der weiteren Bearbeitung.
Abhängig von Bauteil und Pressverfahren lassen sich unter anderem Stufen, Bohrungen, Nuten, Fasen, Radien, Kühlkanäle und komplexe Außenkonturen bereits im Grünlingszustand umsetzen.
Ja. Schleif- und Bearbeitungszugaben werden auf die Geometrie, die geforderten Endmaße und den späteren Bearbeitungsprozess abgestimmt.
Ja. Zeichnungsgebundene Rohlinge, Preforms und Sonderteile können bereits ab Losgröße 1 gefertigt werden.
Die Auswahl reicht von verschleißfesten feinkörnigen Qualitäten bis zu zäheren Sorten für wechselnde Belastungen. Für korrosive Anwendungen sind auch Werkstoffe mit Nickelbinder möglich. Die konkrete Auswahl richtet sich nach dem späteren Einsatz.
Ja. Auf Wunsch übernehmen wir weitere Bearbeitungsschritte wie Schleifen, Erodieren, Läppen, Honen oder Polieren bis zum einsatzfertigen Präzisionsteil.
Idealerweise senden Sie uns eine Zeichnung mit Stückzahl, gewünschtem Lieferzustand, Toleranzen und Bearbeitungszugaben. Ergänzende Angaben zur Anwendung helfen bei der Auswahl der passenden Hartmetallsorte.
