Hartmetall-Sonderteile im Maschinenbau
Im Maschinenbau entstehen Verschleißprobleme dort, wo Werkzeuge dauerhaft unter abrasiven, adhäsiven oder erosiven Belastungen arbeiten. Steigende Flächenpressungen, kompaktere Bauweisen, engere Toleranzketten und medienbedingter Verschleiß führen dazu, dass klassische Werkzeug- und Konstruktionswerkstoffe in zentralen Funktionszonen zunehmend an funktionale Grenzen stoßen.
Gleichzeitig steigen die Anforderungen an Standzeiten, Prozessstabilität und planbare Wartungsintervalle. Stillstände, Nachjustagen oder frühzeitiger Bauteilverschleiß wirken sich direkt auf Produktivität und Wirtschaftlichkeit aus. Vor diesem Hintergrund gewinnen Hartmetall-Sonderteile im Maschinenbau konstruktiv an Bedeutung – oft auch als Ersatz bestehender Konstruktionen aus Werkzeugstählen, aber auch als gezielte Lösung für verschleißkritische Funktionszonen, bei denen Maßhaltigkeit und Oberflächenfunktion dauerhaft erhalten bleiben müssen.
Verschleißmechanismen im modernen Maschinenbau
In heutigen Maschinenbauanwendungen wirken Verschleißmechanismen selten isoliert. Häufig überlagern sich mehrere Belastungsarten und bilden kombinierte Lastkollektive, die konventionelle Werkstoffe beschleunigt altern lassen. Für Konstruktion und Werkstoffauswahl
Partikelhaltige Medien, Faserstoffe, gefüllte Kunststoffe oder metallische Rückstände führen zu abrasivem Materialabtrag. Betroffen sind unter anderem Fördersysteme, Dosier- und Ventiltechnik, Düsen sowie Schneid- und Umformbereiche. Kanten verrunden sich, Oberflächen verlieren ihre definierte Topografie und Funktionsflächen verändern ihr Verhalten im Prozess.
Anreibende Paarungen unter hohem Flächendruck und instabilem Schmierfilm begünstigen lokale Verschweißungen, Materialübertrag und Rissbildung. Typische Anwendungen finden sich in Führungen, Ventilsitzen sowie hochbelasteten Kontaktzonen von Positionier- und Umformsystemen.
Strömende Medien mit hoher Geschwindigkeit greifen Funktionsflächen punktuell an. Besonders relevant ist dies in Drosselstellen, Mischbereichen sowie in der Pulver-, Granulat- und Medienförderung, wo Geometrieveränderungen unmittelbar Einfluss auf Durchfluss, Dosiergenauigkeit oder Prozessstabilität haben.
In medienführenden Baugruppen wirken mechanische Belastung und chemischer Angriff häufig gleichzeitig. Kühl- und Schmiermedien, Prozess- oder Reinigungsflüssigkeiten greifen Werkstoffe zusätzlich an. In Verbindung mit Reibung entsteht tribokorrosiver Verschleiß, bei dem sich Materialabtrag und Korrosion gegenseitig verstärken. Für solche Anwendungen werden Hartmetallqualitäten gezielt über angepasste Binderkonzepte ausgelegt.
Temperaturgradienten an Kanten, Schneiden oder Übergängen erzeugen zusätzliche Spannungen. Wiederholte thermische Wechsel beschleunigen Materialermüdung und Mikroausbrüche, insbesondere bei feinen Geometrien und scharf ausgeprägten Funktionskanten.
Mikrobewegungen in Passungen, Schwingungen oder oszillierende Belastungen führen zu lokalem Materialabtrag, selbst in konstruktiv fest ausgelegten Verbindungen. Typische Schadstellen sind Sitz- und Übergangsbereiche oder hochbelastete Führungszonen.
Für Konstruktion und Betrieb bedeutet dies:
Werkstoffe müssen ihre Härte, Zähigkeit und geometrische Stabilität nicht nur unter einzelnen Belastungen, sondern unter kombinierten Einwirkungen dauerhaft erhalten.
Typische verschleißkritische Funktionszonen im Maschinenbau
Verschleiß tritt im Maschinenbau nicht gleichmäßig auf, sondern konzentriert sich auf klar definierte Funktionsbereiche. Besonders betroffen sind Zonen, in denen Geometrie, Oberfläche und Werkstoff unmittelbar über Funktion und Prozesssicherheit entscheiden.
Typische verschleißkritische Funktionszonen sind:
- Übergänge zwischen bewegten und festen Bauteilen
- Kanten, Radien und Kontaktflächen mit direktem Medien- oder Partikelangriff
- Führungs- und Positionierelemente mit hoher Wiederholbeanspruchung
- Dosier-, Misch- und Drosselbereiche
- Umform- und Zerkleinerungszonen
- Medienkontaktflächen, deren Funktion unabhängig von Einlaufprozessen erhalten bleiben muss
Gerade diese Bereiche bestimmen häufig die tatsächliche Standzeit eines Bauteils oder einer gesamten Baugruppe – unabhängig davon, wie robust der übrige Aufbau ausgelegt ist.
Gewöhnliche Anwendungen von Hartmetall-Sonderteilen im Maschinenbau
Hartmetall-Sonderteile kommen im Maschinenbau insbesondere dort zum Einsatz, wo Funktionszonen dauerhaft unter kombinierten mechanischen und medienbedingten Belastungen stehen und Maßhaltigkeit unmittelbar prozessrelevant ist.
Typische Anwendungen finden sich unter anderem in:
- Dosiersystemen, bei denen Durchflussgeometrien, Drosselstellen und Kanten über Fördermenge und Reproduzierbarkeit entscheiden
- Fördertechnik, etwa in verschleißbeanspruchten Übergangs-, Umlenk- oder Kontaktbereichen bei partikel- oder faserhaltigen Medien
- Ventiltechnik, insbesondere an Ventilsitzen, Dichtkanten und Führungsflächen mit hoher Schaltfrequenz
- Umform- und Zerkleinerungstechnik, bei der Kantenstabilität und Oberflächenzustand direkten Einfluss auf Prozessqualität und Werkzeugstandzeit haben
- Misch- und Aufbereitungssystemen, in denen abrasive Medien, Druckwechsel und Strömungseinflüsse gleichzeitig wirken
Die Auswahl und Auslegung der Hartmetallkomponenten erfolgt dabei stets lastfallbezogen und anwendungsabhängig – nicht pauschal nach Werkstoffkennwerten.
Warum Hartmetall im Maschinenbau als Lösung eingesetzt wird
Hartmetall zählt zu den Werkstoffen, die unter wiederholter Hochbelastung eine hohe geometrische Stabilität aufweisen. Im Maschinenbau ist dies überall dort relevant, wo Funktionsflächen dauerhaft ihre Form behalten müssen und Verschleiß unmittelbar die Prozesssicherheit beeinflusst.
Entscheidend sind dabei insbesondere:
- Dosiersystemen, bei denen Durchflussgeometrien, Drosselstellen und Kanten über Fördermenge und Reproduzierbarkeit entscheiden
- Fördertechnik, etwa in verschleißbeanspruchten Übergangs-, Umlenk- oder Kontaktbereichen bei partikel- oder faserhaltigen Medien
- Ventiltechnik, insbesondere an Ventilsitzen, Dichtkanten und Führungsflächen mit hoher Schaltfrequenz
- Umform- und Zerkleinerungstechnik, bei der Kantenstabilität und Oberflächenzustand direkten Einfluss auf Prozessqualität und Werkzeugstandzeit haben
- Misch- und Aufbereitungssystemen, in denen abrasive Medien, Druckwechsel und Strömungseinflüsse gleichzeitig wirken
Die Auswahl und Auslegung der Hartmetallkomponenten erfolgt dabei stets lastfallbezogen und anwendungsabhängig – nicht pauschal nach Werkstoffkennwerten.
Warum Hartmetall im Maschinenbau als Lösung eingesetzt wird
Hartmetall zählt zu den Werkstoffen, die unter wiederholter Hochbelastung eine hohe geometrische Stabilität aufweisen. Im Maschinenbau ist dies überall dort relevant, wo Funktionsflächen dauerhaft ihre Form behalten müssen und Verschleiß unmittelbar die Prozesssicherheit beeinflusst.
Entscheidend sind dabei insbesondere:
- hohe Druck- und Flächenpressungsbeständigkeit in kontaktintensiven Zonen
- sehr geringe abrasive Abtragsraten bei partikelbeladenen Medien
- stabile Funktionskanten auch bei feinen Geometrien
- definierte Oberflächen und reproduzierbare Rauheitskennwerte
- gezielt angepasste Binderkonzepte, etwa bei korrosiven Medien
Hartmetall wird im Maschinenbau gezielt in Funktionszonen eingesetzt, bei denen Maßhaltigkeit, Oberflächenzustand und Kantenstabilität unmittelbar über Standzeit, Produktqualität und Anlagenverfügbarkeit entscheiden.
Hartmetall ist nicht gleich Hartmetall
Hartmetall ist ein homogener Werkstoff. Seine Eigenschaften lassen sich gezielt an den jeweiligen Einsatzfall anpassen. Maßgeblich sind Kornstruktur, Binderart und Binderanteil.
Typische Ausprägungen sind:
- feinkörnige Qualitäten für hohe Verschleißfestigkeit und stabile Kantengeometrien
- gröbere Kornstrukturen für erhöhte Bruchzähigkeit bei stoß- oder wechselbelasteten Anwendungen
- angepasste Binder, etwa Nickel statt Kobalt, bei korrosiven oder chemisch aggressiven Medien
Die richtige Kombination dieser Parameter entscheidet darüber, ob eine Hartmetalllösung im realen Betrieb ihre Vorteile dauerhaft ausspielen kann oder frühzeitig an Grenzen stößt.
Abgrenzung zu Beschichtungen und anderen Verschleißschutzlösungen
Neben Hartmetall kommen im Maschinenbau auch Beschichtungen, Randschichthärtungen oder keramische Werkstoffe zum Einsatz. Diese Lösungen wirken primär an der Oberfläche.
Hartmetall übernimmt dagegen die Funktion des tragenden Werkstoffs in der Funktionszone. Gerade bei hohen Flächenpressungen, partikelbeladenen Medien und zyklischer Beanspruchung bleibt die Geometrie auch bei fortschreitendem Verschleiß stabil. Für viele Maschinenbauanwendungen ist diese Eigenschaft entscheidend für Maßhaltigkeit und Prozesssicherheit.
Wann sich Hartmetall im Maschinenbau konstruktiv bewährt
Hartmetall kommt im Maschinenbau dort zum Einsatz, wo Verschleiß funktional relevant wird. Entscheidend ist, ob Maßhaltigkeit, Oberflächenzustand oder Kantenstabilität unmittelbar Einfluss auf Prozesssicherheit, Produktqualität oder Anlagenverfügbarkeit haben.
Typische Einsatzfälle sind Anwendungen, bei denen Verschleiß direkt in die Funktion eingreift, Standzeiten wirtschaftlich relevant werden oder Bauteile nur mit hohem Aufwand zugänglich und austauschbar sind. Auch dort, wo reproduzierbare Geometrien über viele Zyklen gefordert sind, spielt Hartmetall seine konstruktiven Vorteile aus.
Gleichzeitig erfordert der Einsatz eine saubere technische Einordnung. Lastkollektiv, Kontaktbedingungen, Medienumfeld und geplante Laufzeit bestimmen, ob und in welcher Ausführung Hartmetall die passende Lösung ist. Eine fundierte Bewertung des Einsatzfalls ist integraler Bestandteil der Auslegung.
In der Praxis bewährt sich Hartmetall insbesondere bei kombinierten Belastungen, wie sie im Maschinenbau über lange Laufzeiten auftreten. Entscheidend ist dabei weniger eine einzelne Extrembelastung als vielmehr die dauerhafte Stabilität der Funktionszone unter realen Betriebsbedingungen.
Konstruktive Integration von Hartmetall-Sonderteilen
Im Maschinenbau wird Hartmetall nicht als Ersatz für bestehende Bauteile verstanden, sondern als gezielte Verstärkung funktional kritischer Zonen. Die konstruktive Integration erfolgt dort, wo Verschleiß unmittelbar Maßhaltigkeit, Oberflächenfunktion oder Prozessstabilität beeinflusst und konventionelle Werkstoffe ihre Grenzen erreichen.
Typisch ist die Einbindung von Hartmetall in Kombination mit einem Trägerwerkstoff. Übergänge, Passungen und Kontaktflächen werden so ausgelegt, dass Lasten definiert eingeleitet und lokale Spannungsspitzen vermieden werden.
Dabei spielen mehrere konstruktive Aspekte eine Rolle:
- Art der Lastübertragung zwischen Trägerwerkstoff und Hartmetall
- Auslegung von Übergängen, Kanten und Radien
- Passungs- und Fügesituation (z. B. Presssitz, Schrumpfsitz, Formschluss)
- thermische und mechanische Wechselbeanspruchungen im Betrieb
Entscheidend ist nicht die maximale Härte, sondern die abgestimmte Balance aus Geometrie, Werkstoff und realem Lastkollektiv. Kanten, Radien und Funktionsflächen werden gezielt gestaltet, um Einlaufverhalten, Verschleißverteilung und Standzeit positiv zu beeinflussen.
Zusätzlich spielt die Wahl der Verbindungstechnik eine wesentliche Rolle. Abhängig von Belastung, Temperaturverhalten und Bauraum kommen Press- oder Schrumpfsitze, formschlüssige Lösungen oder Lötverbindungen zum Einsatz. Ebenso wird die Kontaktpaarung berücksichtigt, da Gegenwerkstoff, Oberflächenzustand und Schmierbedingungen das Einlaufverhalten maßgeblich beeinflussen.
Grenzen und konstruktive Abwägung beim Einsatz von Hartmetall
Trotz seiner hohen Verschleißfestigkeit ist Hartmetall nicht für jede Anwendung uneingeschränkt geeignet. Bei ausgeprägten Schlag- oder Stoßbelastungen, extremen Thermoschocks oder stark wechselnden Temperaturgradienten kann die spröde Werkstoffstruktur konstruktive Grenzen erreichen.
Ebenso spielt die wirtschaftliche Abwägung eine Rolle: Hartmetall entfaltet seinen Nutzen insbesondere dort, wo verlängerte Standzeiten, reduzierte Stillstände oder stabile Prozessbedingungen den höheren Werkstoff- und Fertigungsaufwand rechtfertigen. Eine fundierte Bewertung von Lastkollektiv, Betriebsbedingungen und Lebensdauer ist daher integraler Bestandteil jeder konstruktiven Entscheidung.
Gerade diese bewusste Abgrenzung trägt dazu bei, Hartmetall gezielt und technisch sinnvoll einzusetzen – nicht als Standardlösung, sondern als funktional begründete Maßnahme.

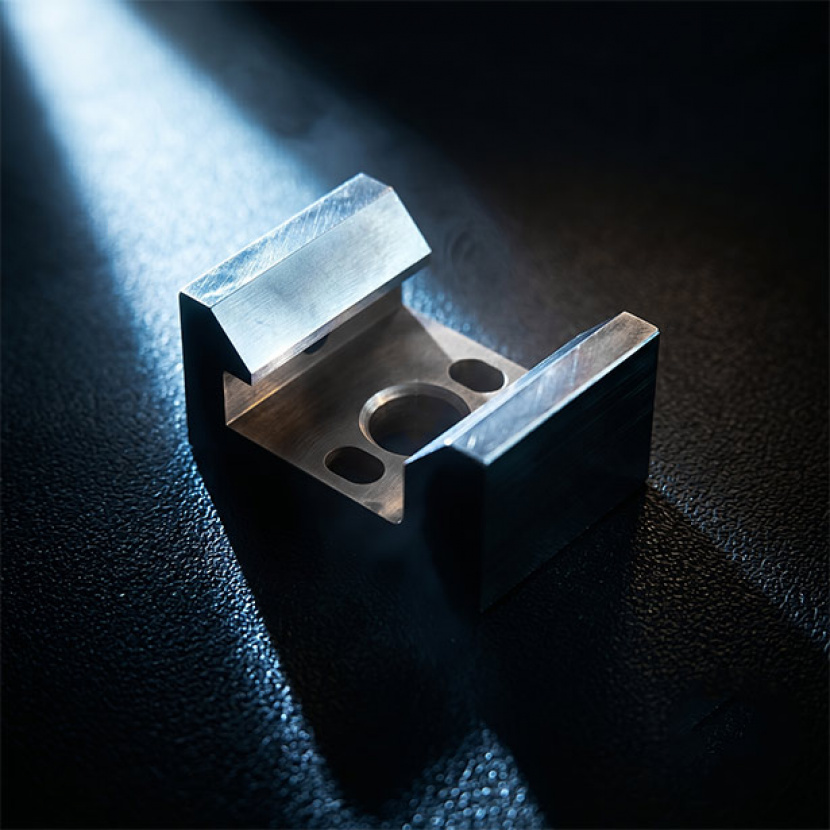

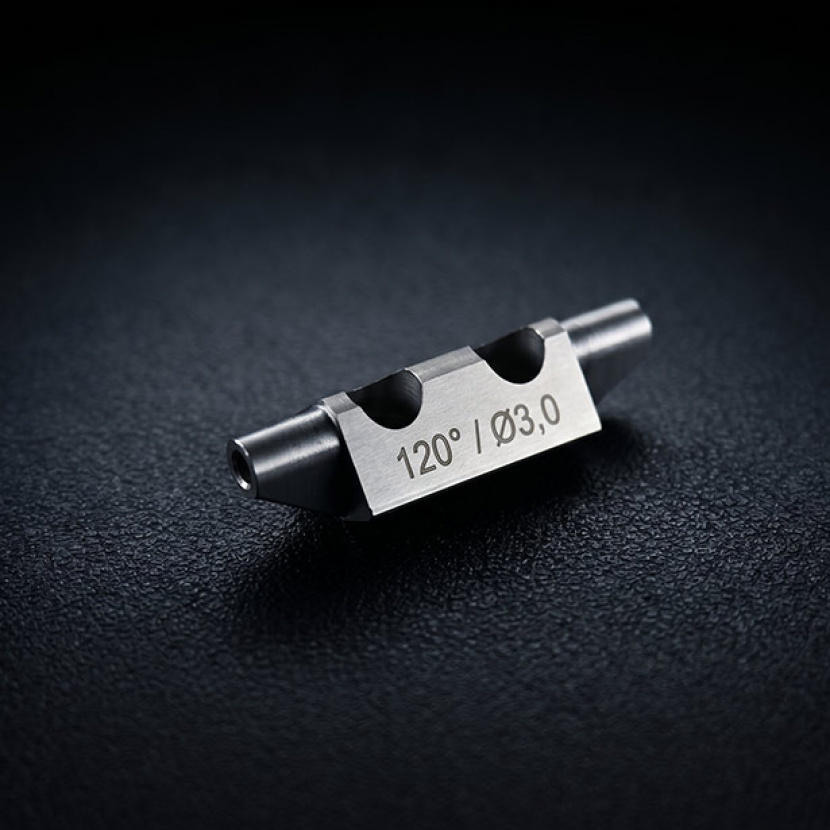

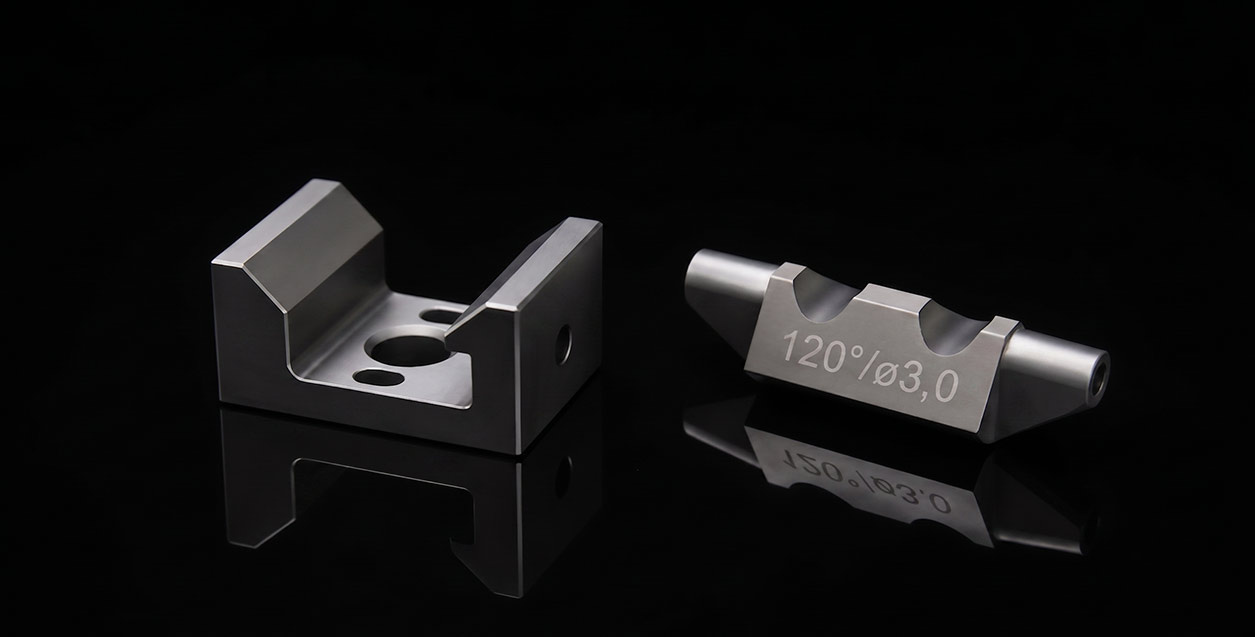

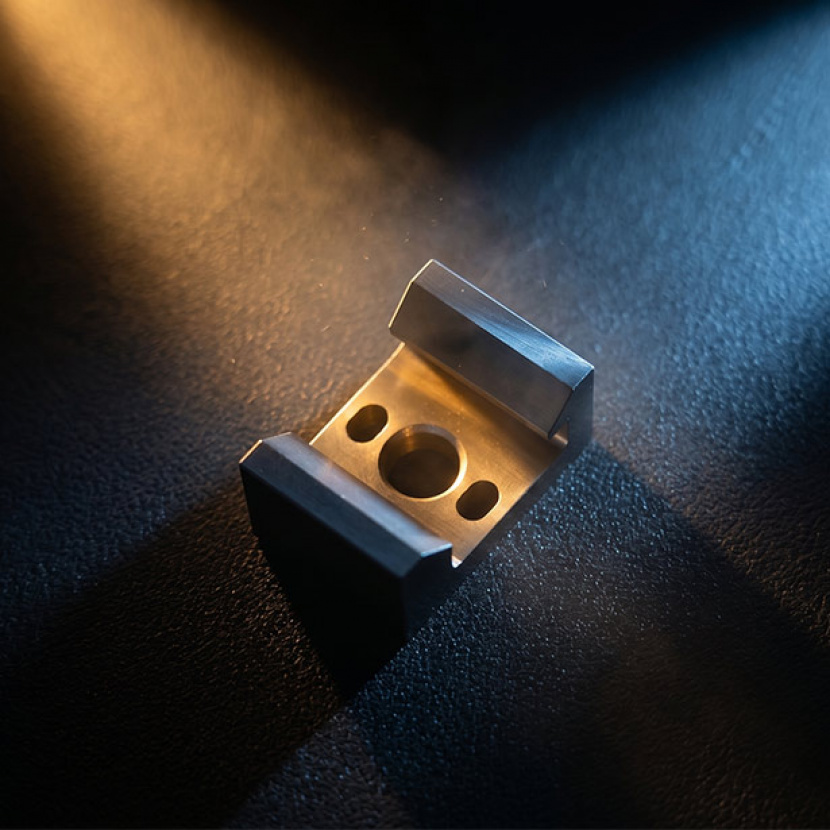

Hartmetall-Sonderteile für den Maschinenbau bei Nadler

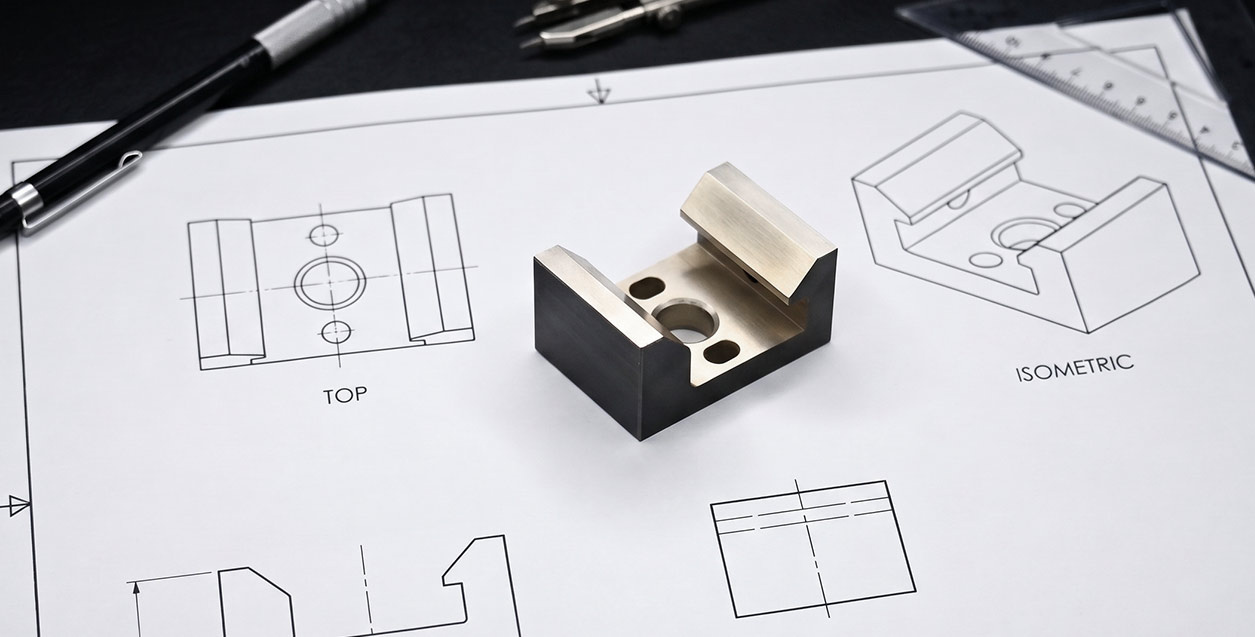

Wir fertigen Hartmetall-Sonderteile für den Maschinenbau ausschließlich nach Zeichnung und ab Losgröße 1. Die komplette Prozesskette – von der Pulveraufbereitung über die Formgebung bis zur Endbearbeitung einschließlich der Schleiftechnik – erfolgt vollständig in unserem Haus am Standort Odelzhausen. So behalten wir die Kontrolle über Geometrie, Werkstoffaufbau und Oberflächenqualität über alle Fertigungsschritte hinweg. Die durchgängige Fertigung und Qualitätssicherung sind dabei zentrale Voraussetzungen für reproduzierbare Ergebnisse.
Diese Fertigungstiefe ist besonders dann entscheidend, wenn verschleißkritische Funktionszonen gezielt stabilisiert werden sollen, ohne bestehende Grundkonstruktionen oder Toleranzkonzepte grundlegend zu verändern. Übergänge, Kanten, Radien und Kontaktflächen lassen sich reproduzierbar auslegen und auf reale Einsatzbedingungen abstimmen. Abhängig von Geometrie und Belastung kommen auch verdichtende Verfahren wie Sinter-HIP zum Einsatz, um Gefügehomogenität und mechanische Stabilität gezielt zu beeinflussen.
In der Auslegung und Umsetzung berücksichtigen wir unter anderem:
- das tatsächliche Lastkollektiv im Betrieb
- Flächenpressungen und Kontaktbedingungen
- Medienkontakt und Umgebungsbedingungen
- funktionskritische Geometrien wie Kanten, Radien und Übergänge
- die angestrebte Standzeit und Wartungsstrategie
Die Auswahl der Hartmetallqualität erfolgt dabei nicht pauschal, sondern immer anhand des konkreten Einsatzfalls. Kornstruktur, Binderkonzept und Geometrie werden so aufeinander abgestimmt, dass die Funktionszone im Betrieb dauerhaft stabil bleibt.
Gerade im Maschinenbau – ebenso wie in angrenzenden Branchen wie Automotive – müssen Hartmetall-Sonderteile häufig in bestehende Systeme integriert werden. Ziel ist keine konstruktive Überladung, sondern eine präzise ausgelegte Hartmetalllösung, die ihre Funktion über viele Zyklen zuverlässig erfüllt.
Häufige Fragen zu Hartmetall-Sonderteilen im Maschinenbau
Hartmetall-Sonderteile sind funktionskritische Bauteile oder Bauteilbereiche aus Hartmetall, die gezielt dort eingesetzt werden, wo Verschleiß Maßhaltigkeit, Oberflächenfunktion oder Prozessstabilität beeinflusst. Sie werden nicht flächig verwendet, sondern lastfallbezogen in zentralen Funktionszonen integriert.
Der Einsatz von Hartmetall lohnt sich immer dann, wenn Verschleiß funktional relevant wird und Standzeit, Maßhaltigkeit oder Kantenstabilität direkten Einfluss auf Prozesssicherheit und Anlagenverfügbarkeit haben. Typisch sind Anwendungen mit hohen Flächenpressungen, abrasiven Medien oder kombinierten Belastungen über lange Laufzeiten.
Hartmetall bietet eine deutlich höhere Verschleißfestigkeit, stabile Funktionskanten und reproduzierbare Oberflächen unter hohen Flächenpressungen. Während Stahl bei abrasiven oder erosiven Belastungen schneller verschleißt, bleibt die Geometrie bei Hartmetall länger funktionsfähig.
Typische Einsatzbereiche sind Dosiersysteme, Fördertechnik, Ventiltechnik, Umform- und Zerkleinerungsprozesse sowie Misch- und Aufbereitungssysteme mit abrasiven oder partikelbeladenen Medien. Gemeinsam ist diesen Anwendungen, dass Geometrieveränderungen unmittelbar prozessrelevant sind.
Im Maschinenbau treten häufig Abrasion, Adhäsion, Erosion, Tribokorrosion sowie thermische Wechselbelastungen auf. In der Praxis wirken diese Mechanismen meist kombiniert, sodass nicht eine einzelne Belastung, sondern das gesamte Lastkollektiv entscheidend ist.
Nein. Bei ausgeprägten Schlag- oder Stoßbelastungen, extremen Thermoschocks oder stark wechselnden Temperaturgradienten stößt Hartmetall konstruktiv an Grenzen. Eine fundierte Bewertung von Geometrie, Lastkollektiv und Einsatzbedingungen ist daher unerlässlich.
Die Geometrie ist entscheidend für Lastübertragung, Spannungsverteilung und Verschleißverhalten. Kanten, Radien und Übergänge werden gezielt ausgelegt, um Einlaufverhalten, Verschleißverteilung und Standzeit positiv zu beeinflussen.
Die Kombination ermöglicht es, Hartmetall gezielt in verschleißkritischen Funktionszonen einzusetzen, während der Trägerwerkstoff strukturelle Aufgaben übernimmt. So lassen sich Funktion, Integrationsfähigkeit und Wirtschaftlichkeit optimal verbinden.
Die Lebensdauer hängt vom realen Lastkollektiv, der Werkstoffqualität, der Geometrie, den Kontaktbedingungen sowie dem Medienumfeld ab. Pauschale Standzeitangaben sind daher nicht sinnvoll.
Hartmetall-Sonderteile kommen bereits ab Losgröße 1 zum Einsatz, insbesondere bei Sondermaschinen, Prototypen oder Retrofit-Anwendungen. Entscheidend ist nicht die Stückzahl, sondern der funktionale Nutzen im Betrieb.
Da Hartmetall kein homogener Werkstoff ist, müssen Kornstruktur, Binderkonzept und Geometrie auf den konkreten Einsatzfall abgestimmt werden. Nur so bleibt die Funktionszone im realen Betrieb dauerhaft stabil.
